今回はiPhone14Proの画面に白い縦線が出て壊れてしまった症状です。
iPhone14Proは有機ELディスプレイです。有機ELディスプレイが壊れると白や緑やピンクなどの縦線が出ることがよくあります。
線が出てしまった時は画面交換で修理をします。
簡単ですが画面交換手順をご案内致します。
状態はこちら

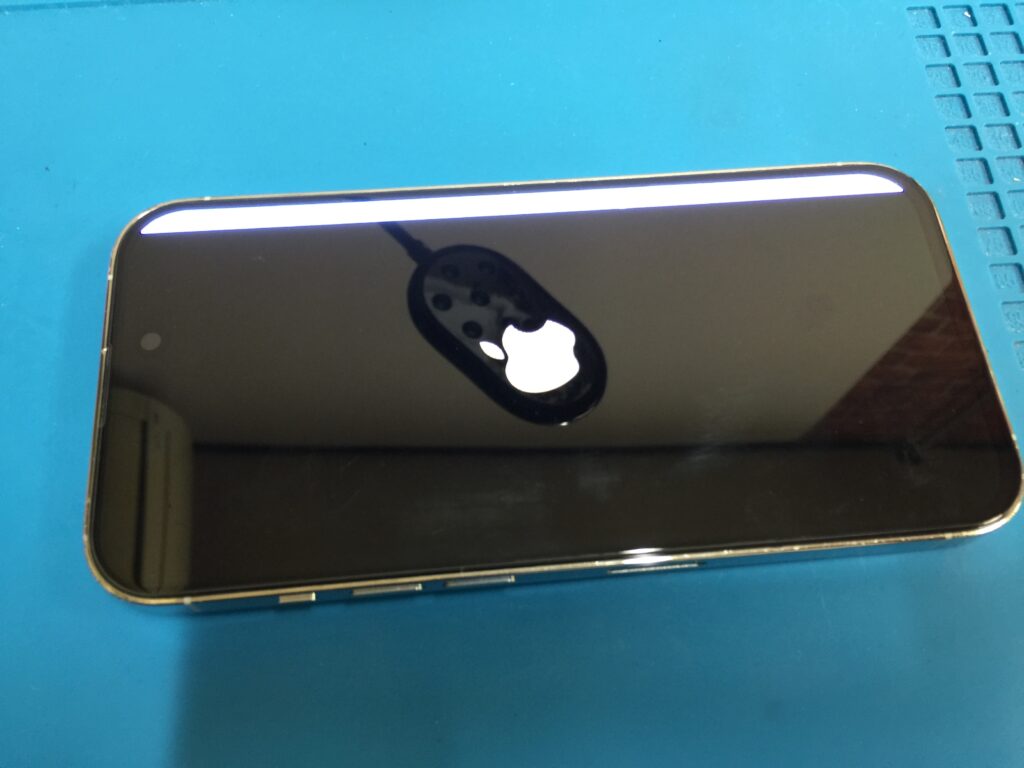

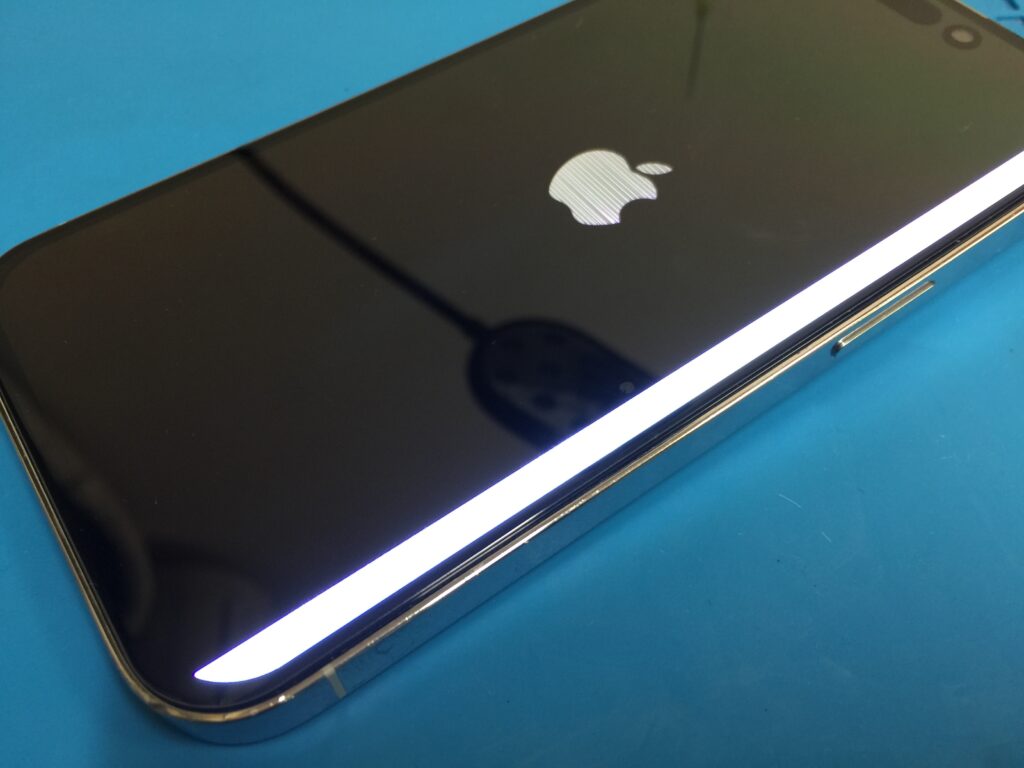

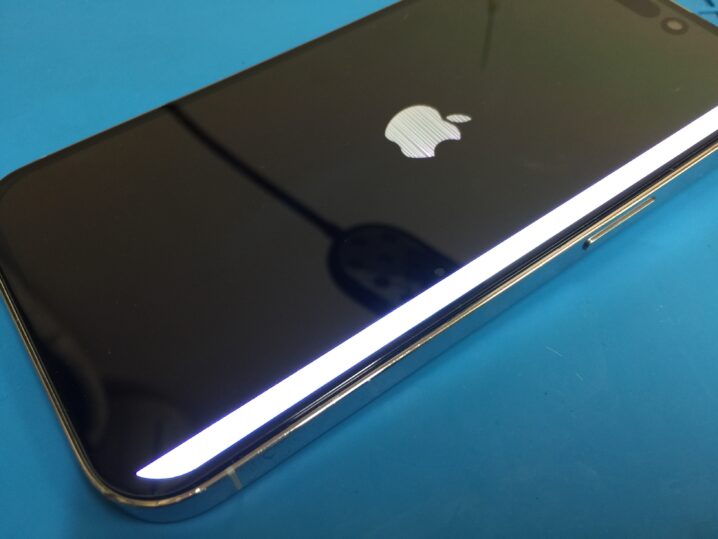

画面のガラスはひび割れていませんが右側に白い縦線が出ています。
壊れて出た線は発光してまぶしく使いづらくなります。
画像でもまぶしく見えると思いますが実際には目が痛くなるほどまぶしいです。
画面交換で修理を進めます。

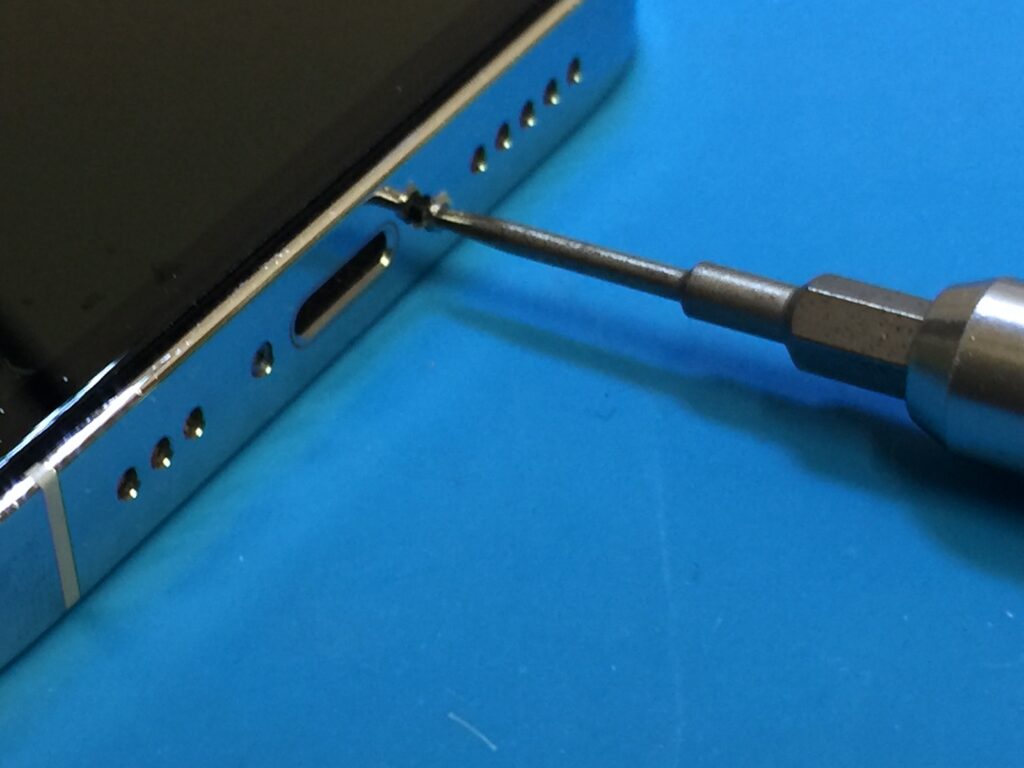

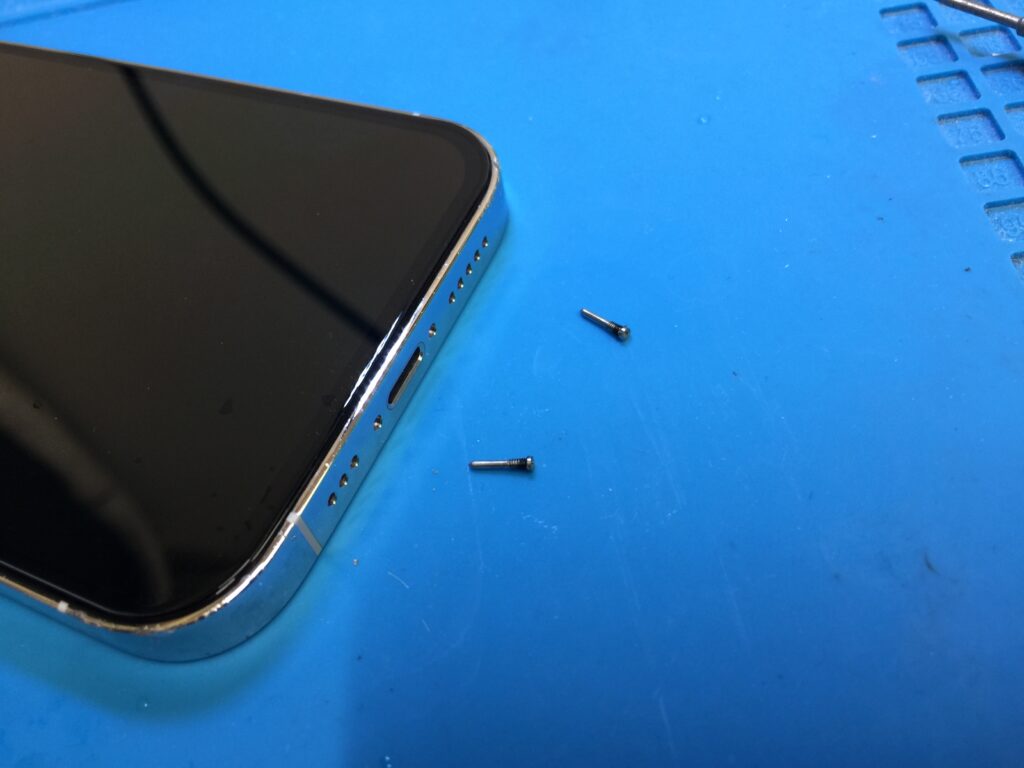

まずはいつもの画面下にあるペンタローブネジを2本外します。
iPhone以外のアンドロイド系の画面はネジがないものがほとんどです。
iPhoneは今のところ全ての機種で画面下にネジがありしっかり固定されています。
ネジを外したら画面を剥がしますが12以降の機種は両面テープの粘着力が強力なので簡単には剥がせません。

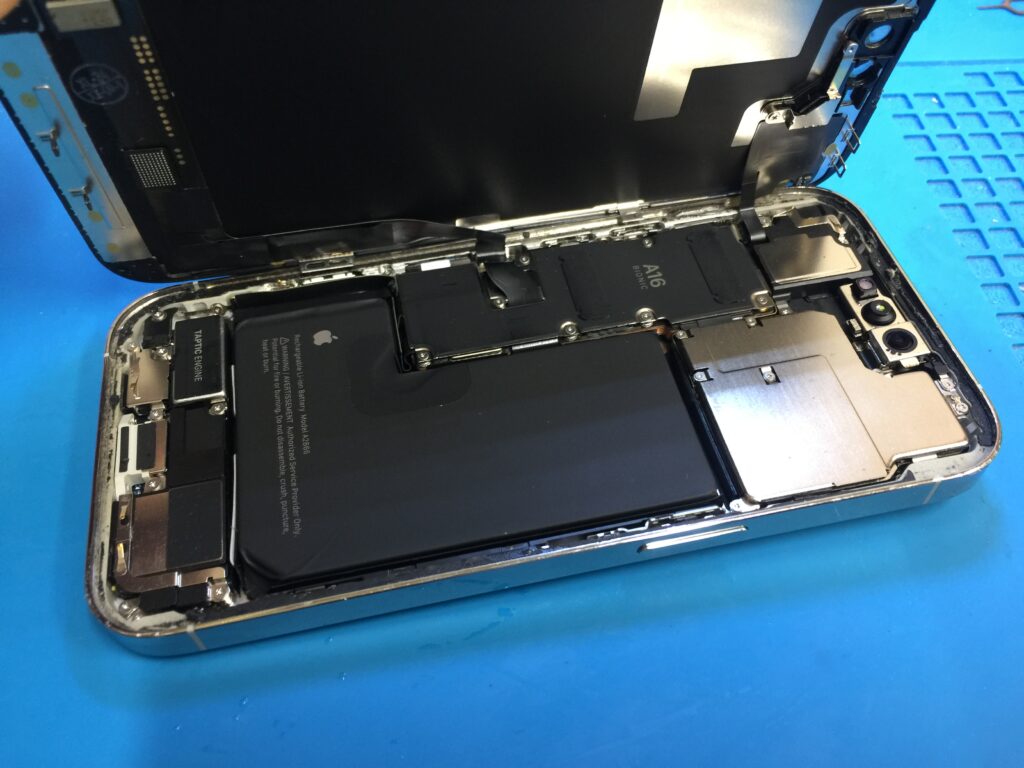

画面の周りを温めてエタノールやIPFなどの液体で両面テープの粘着力を弱めてから画面を右から開きます。
今回はディスプレイが壊れているのであまり気をつかうことはないですがバッテリー交換などのディスプレイが壊れていない分解はディスプレイを壊さないように注意が必要です。

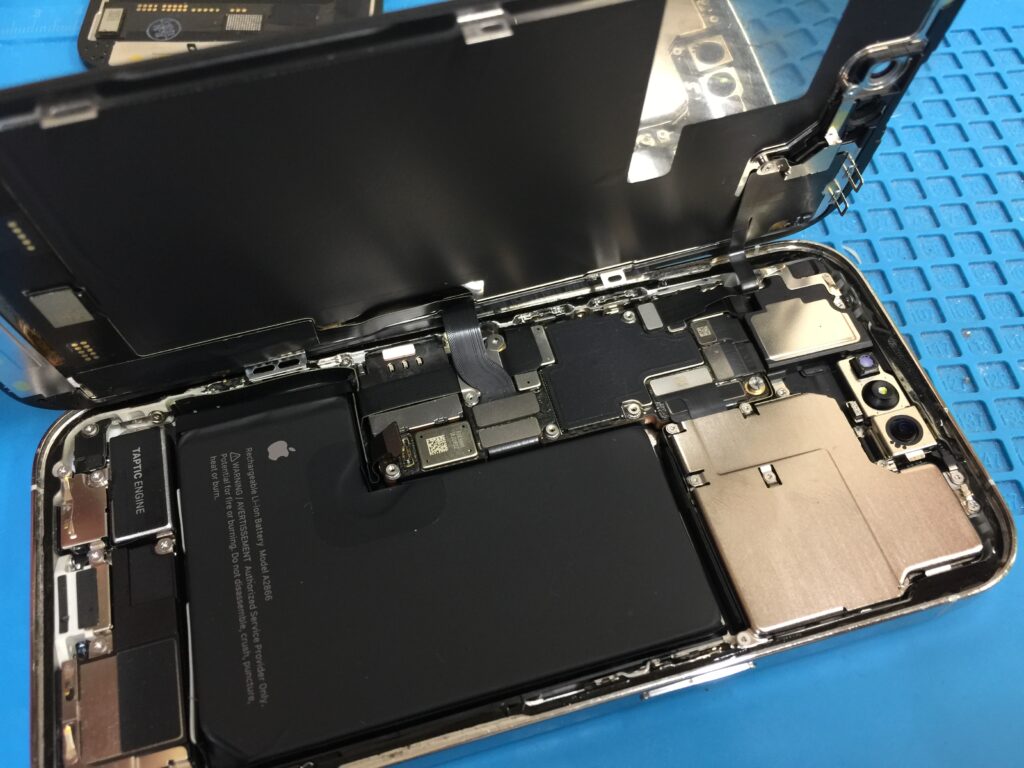

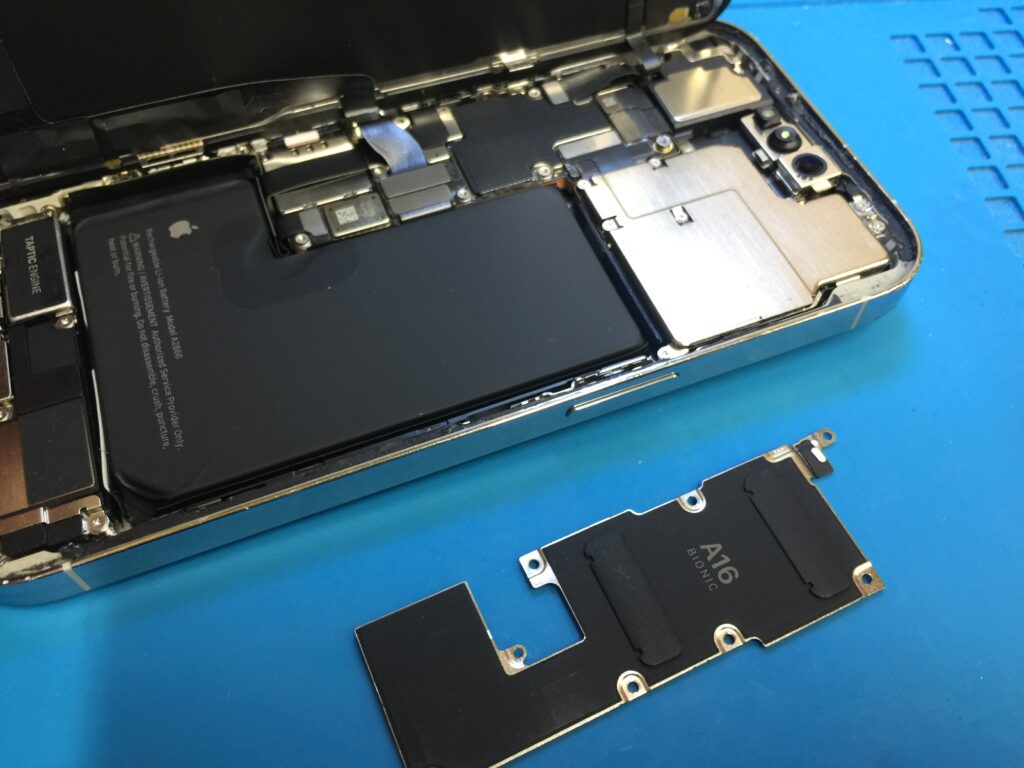

画面を開いたらY字ネジで固定されているプレートを外します。
プレートを外したらバッテリーコネクタとディスプレイコネクタと画面の上部についているセンサーコネクタを外します。

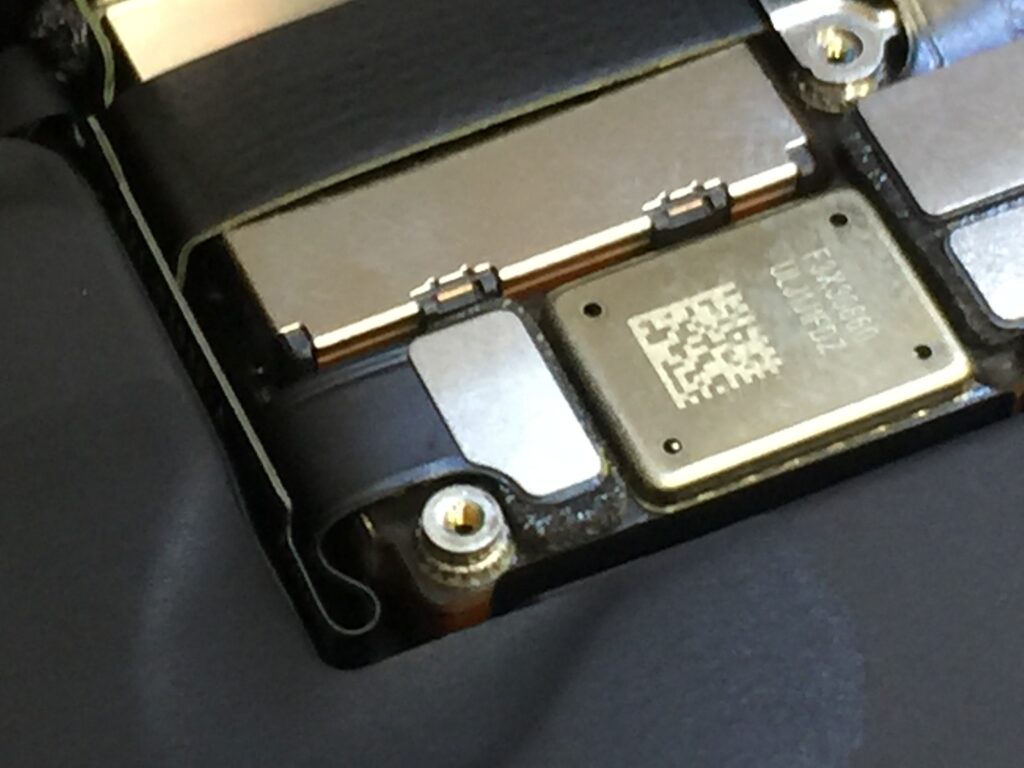

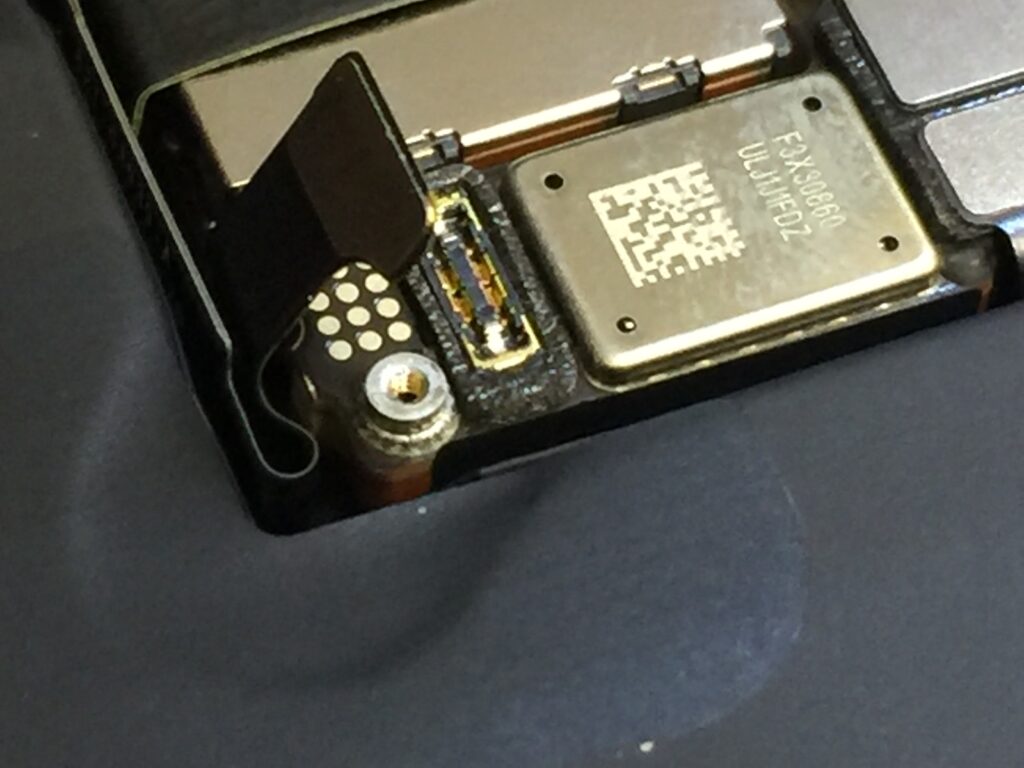

バッテリーコネクタはここです。
分解を進めるためにはバッテリーコネクタを一番初めに外して基板に通電しないようにします。
バッテリーコネクタを外したら安全に分解を進めることができます。

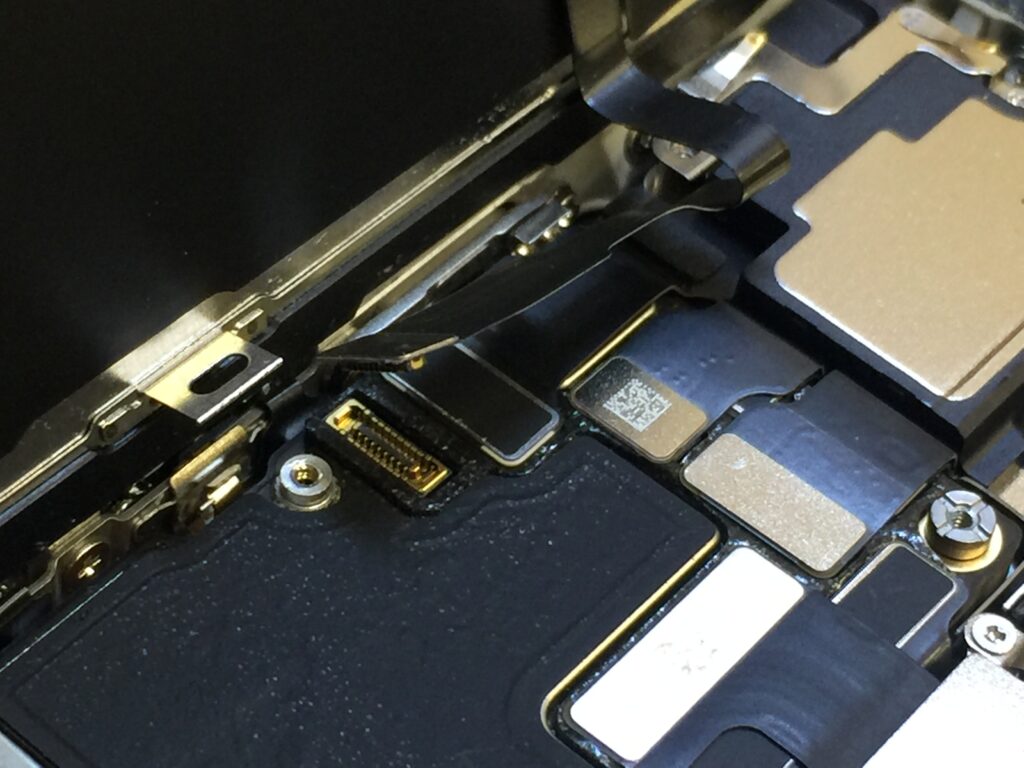

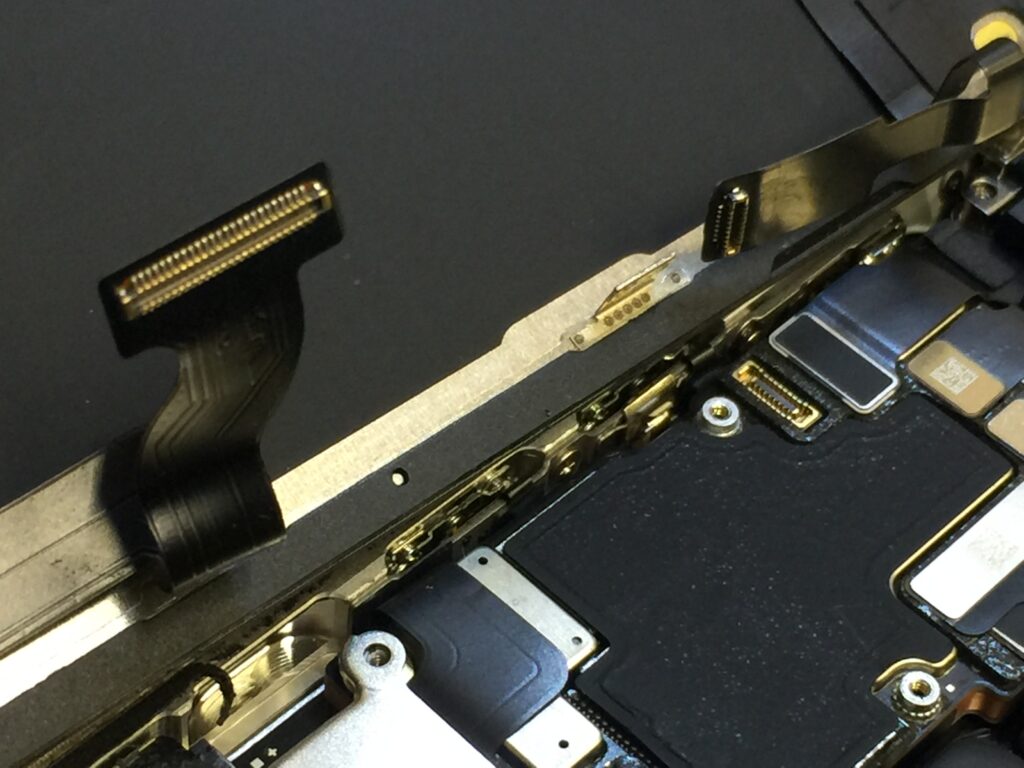

バッテリーコネクタを外したらディスプレイのコネクタを外します。
最後にセンサーのコネクタを外します。

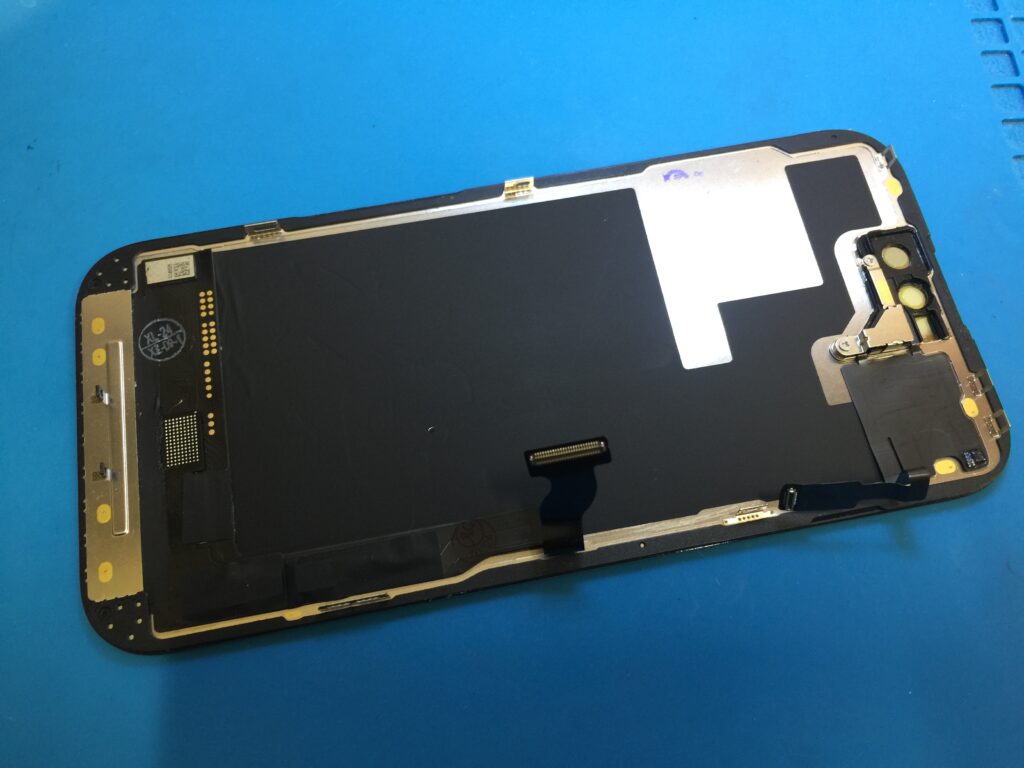

画面が外れました。
画面は純正ではないものが取り付けされていたので修理歴があったようです。

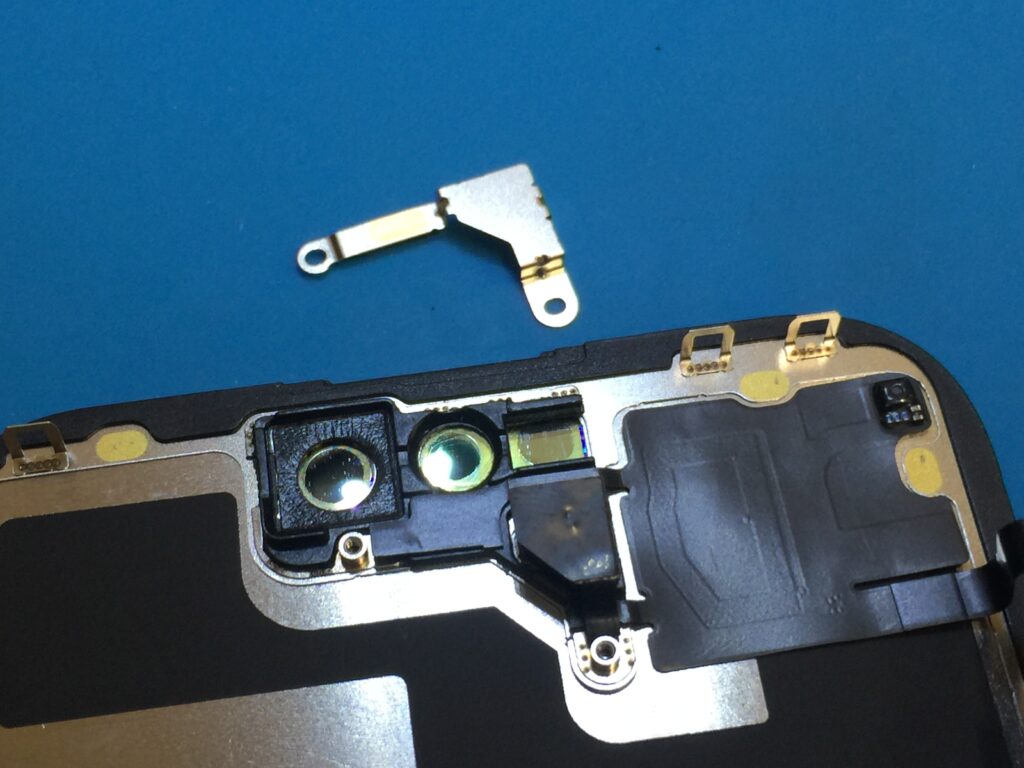

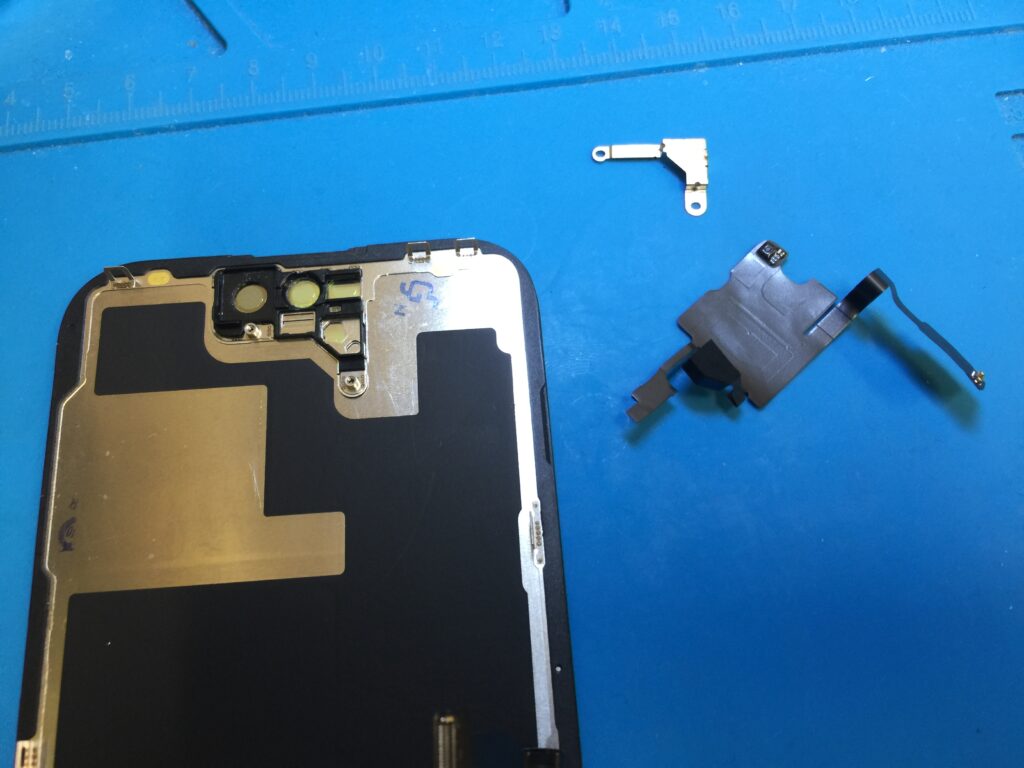

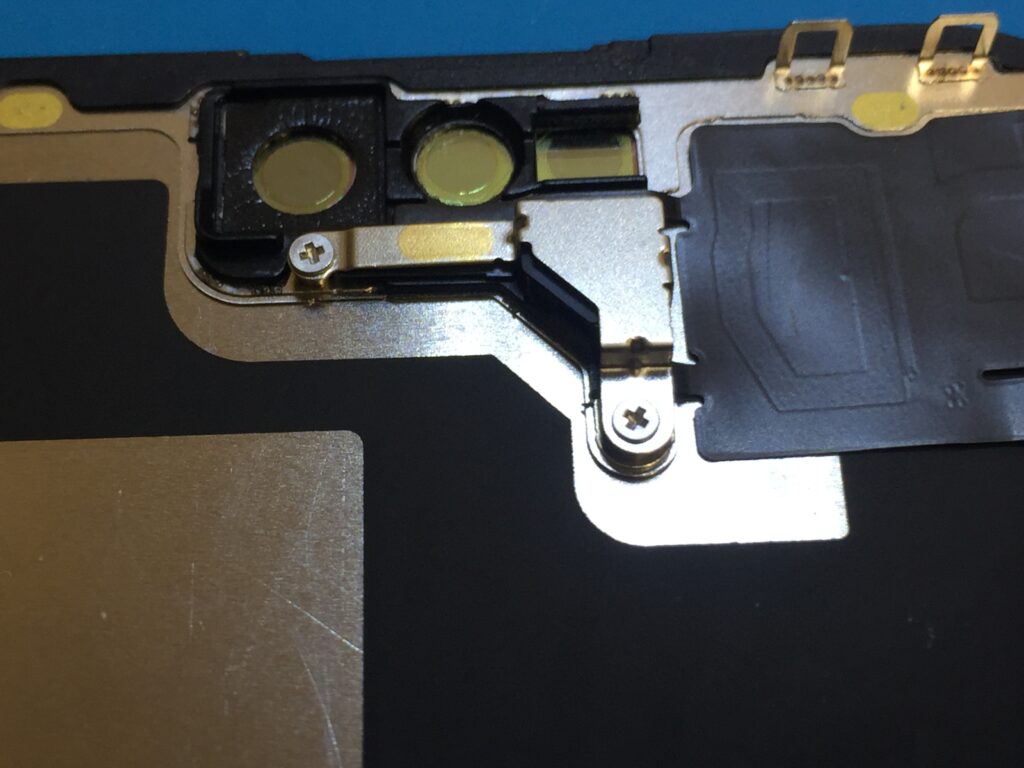

壊れた画面からセンサーを外します。
プラスネジでプレートを外します。
センサーは両面テープで貼り付けされているので切れないように慎重に剥がします。

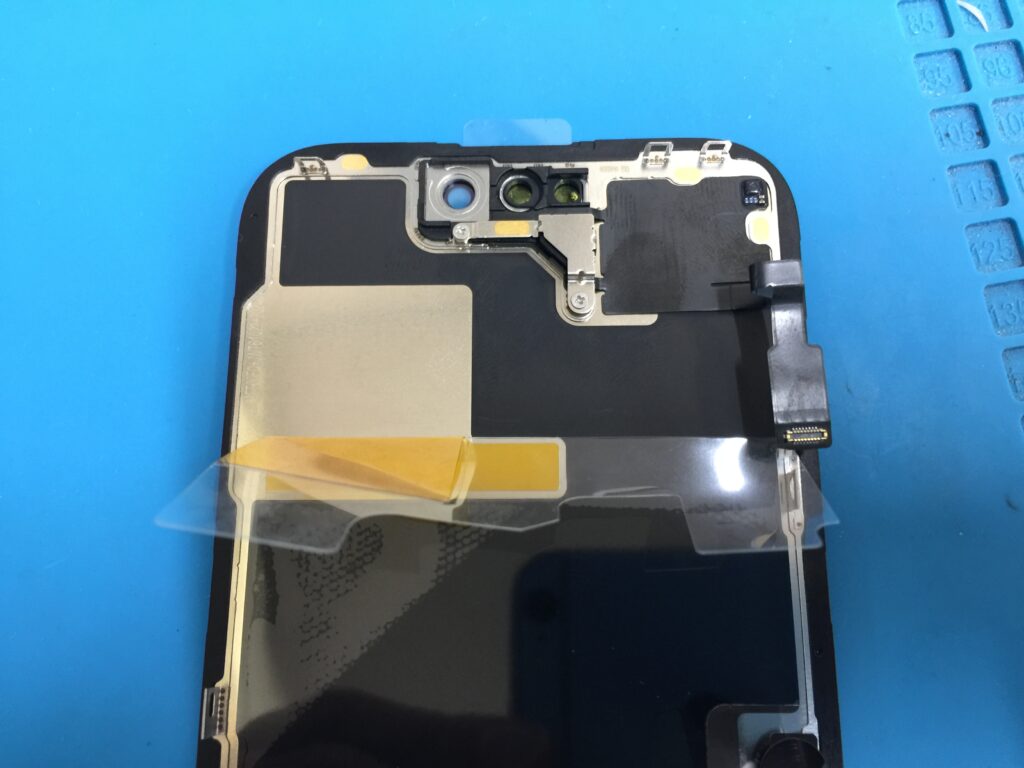

外したセンサーを新しい画面に取り付けます。
移植するのはセンサーだけです。

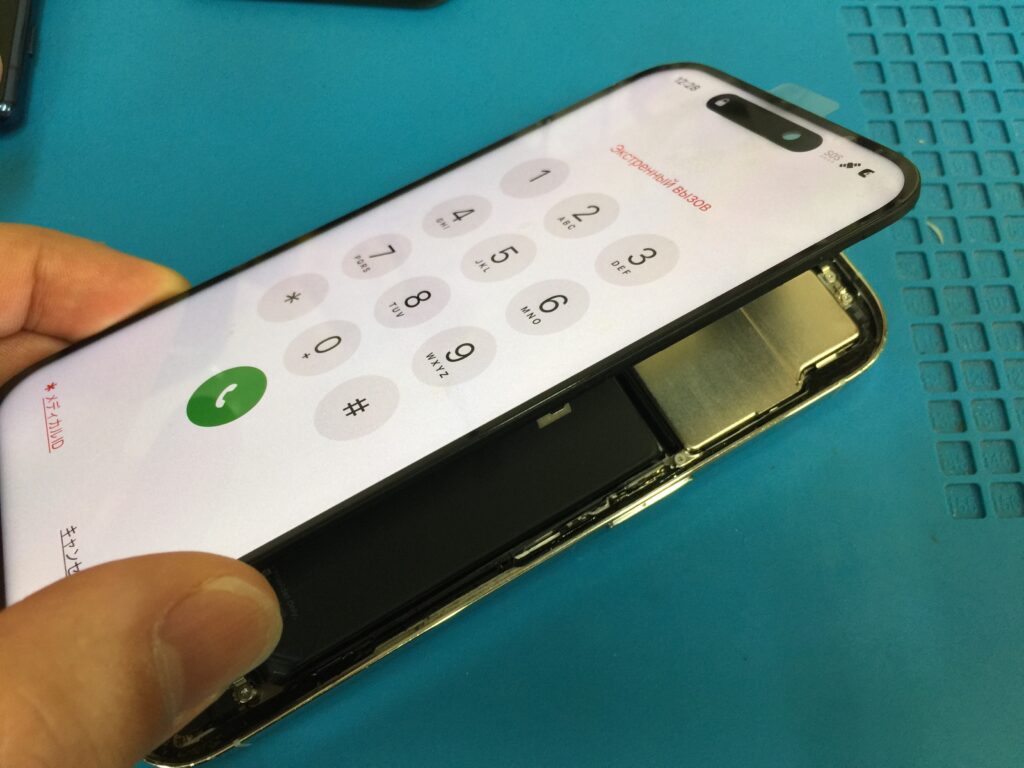

センサーとディスプレイコネクタを取り付けたらバッテリーコネクタを接続して新しい画面の動作確認をします。
本体に完全に取り付けてから画面が不良だった場合、返品が出来なくなることがあるので仮付けして動作確認をしっかり行います。

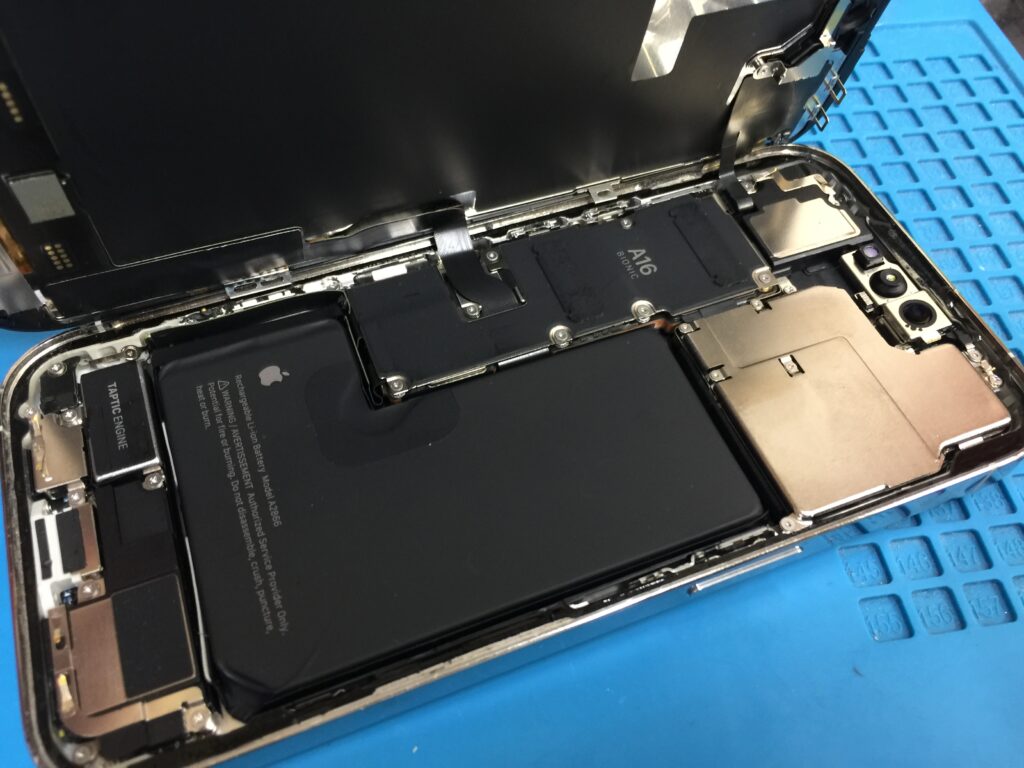

仮付け動作確認をして問題がなければプレートなどを組み戻します。

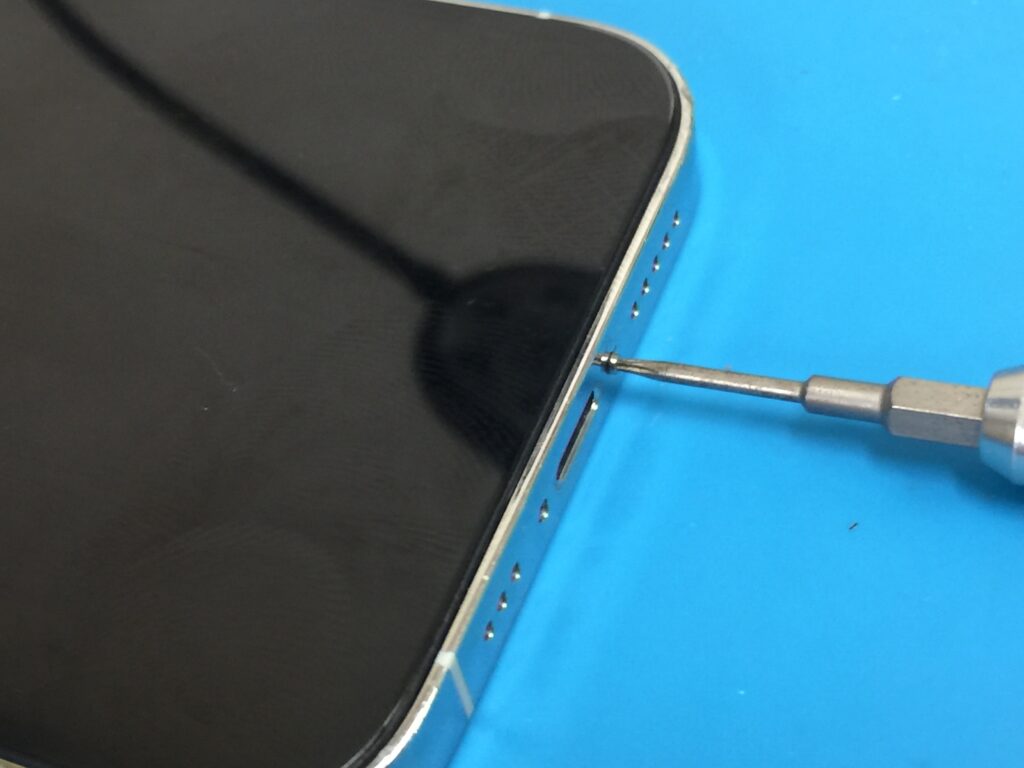

画面下のペンタローブネジで固定したら画面交換完了となります。
白い線や緑の線などの故障は画面交換で直ります。
画面交換ではデータはそのままです。
交換する画面は有機ELとお安く直せる液晶というものもあります。
もしご自身で修理をする時は交換する画面に注意が必要です。
こちらの記事は参考程度にしてください。
ご自身での分解や修理は端末故障やおケガをすることもあります。
ご自身での分解や修理はご自身で責任で行なってください。
