今回はGalaxy A23 5G の画面のガラスが割れた状態のものです。
画面のひび割れは画面交換で修理しますがこの機種の画面の在庫を持っている部品屋が少なくなっていました。
取り扱いを終了していたり中国からの取り寄せでいつになるか分からないという部品屋もありました。
複数探しているうちに在庫があるところを見つけてそこから仕入れることができました。
早速修理事例です。
今回修理するスマホはこちらです。
修理前の画面側を撮影するのを忘れてしまいました。
画面交換でも背面から分解をしていきます。

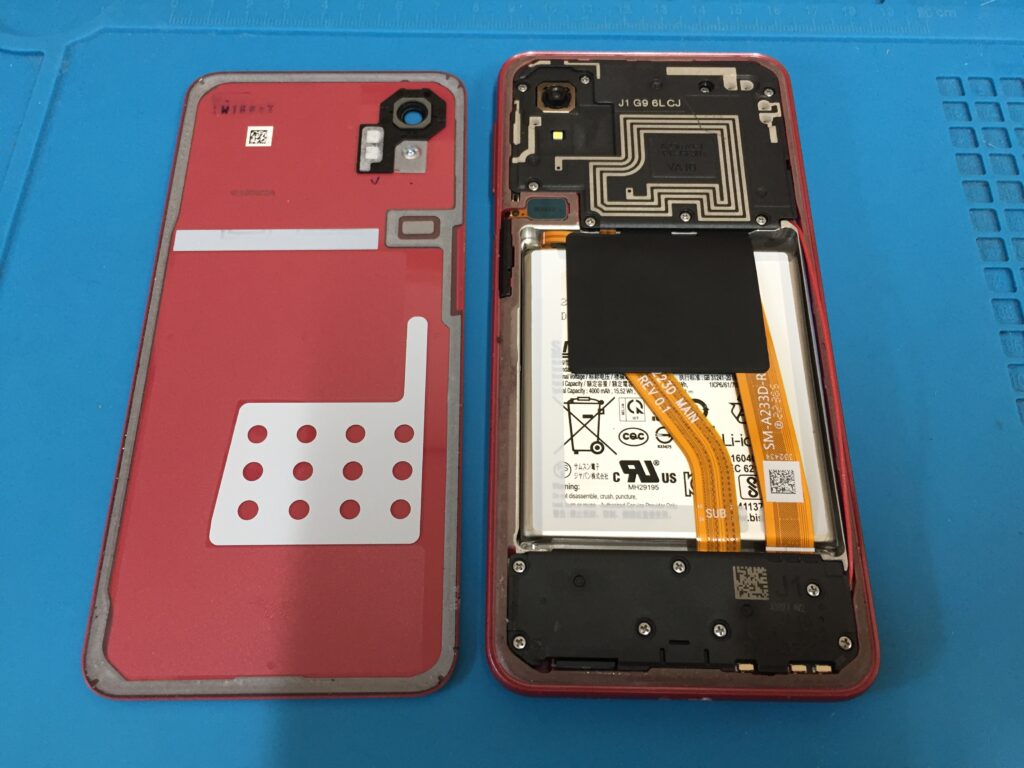

背面のバックパネルを取り外します。
バックパネルは両面テープで張り付いているので温めたりエタノールやアルコールを使って剥がします。
画面を交換するのですがディスプレイやタッチセンサーのコネクタを裏側から外さないといけないので裏側から内部を分解する必要があります。

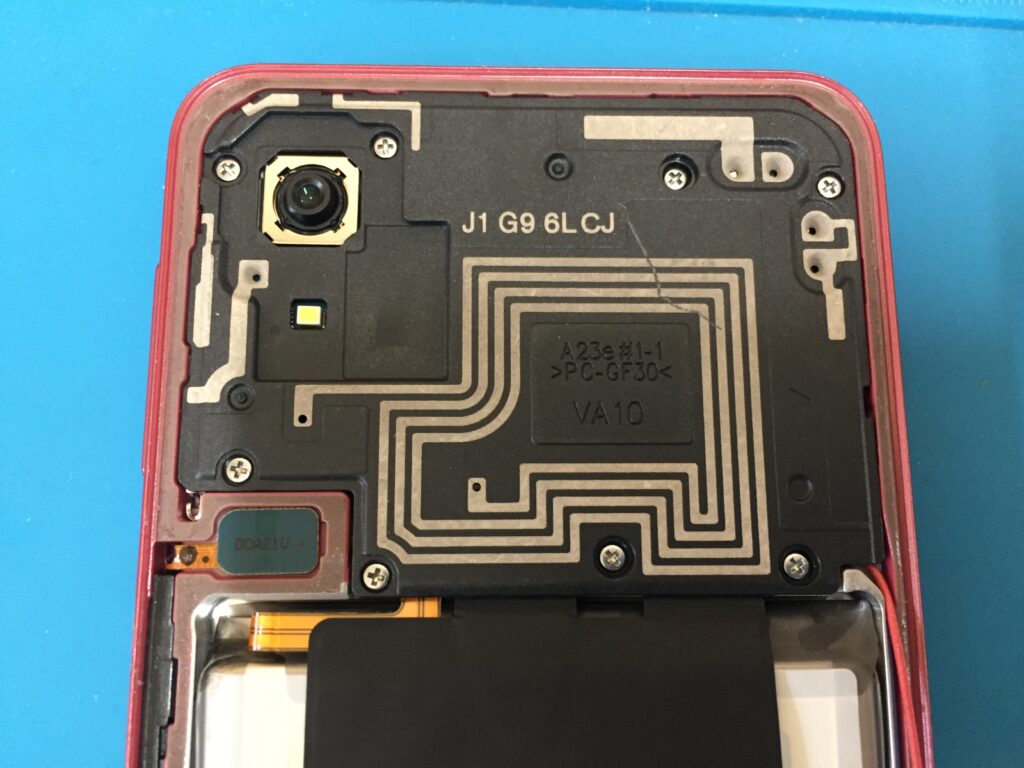

まずは上部のパネルをプラスドライバーを使って外していきます。
上部のパネルを外しました。

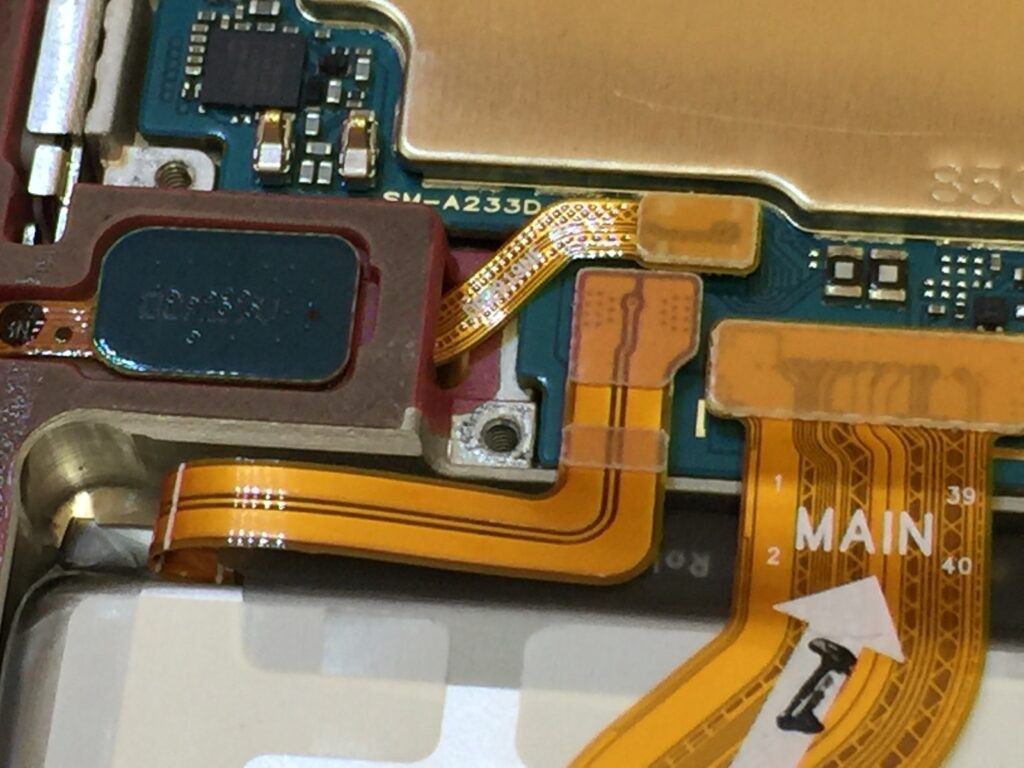

分解を安全に進めるためにバッテリーコネクタから外します。
バッテリーから出ているケーブルを確認してそのさきのコネクタを外します。
バッテリーコネクタを外して基板に電気が流れなくなりました。
バッテリーは取り外しません。

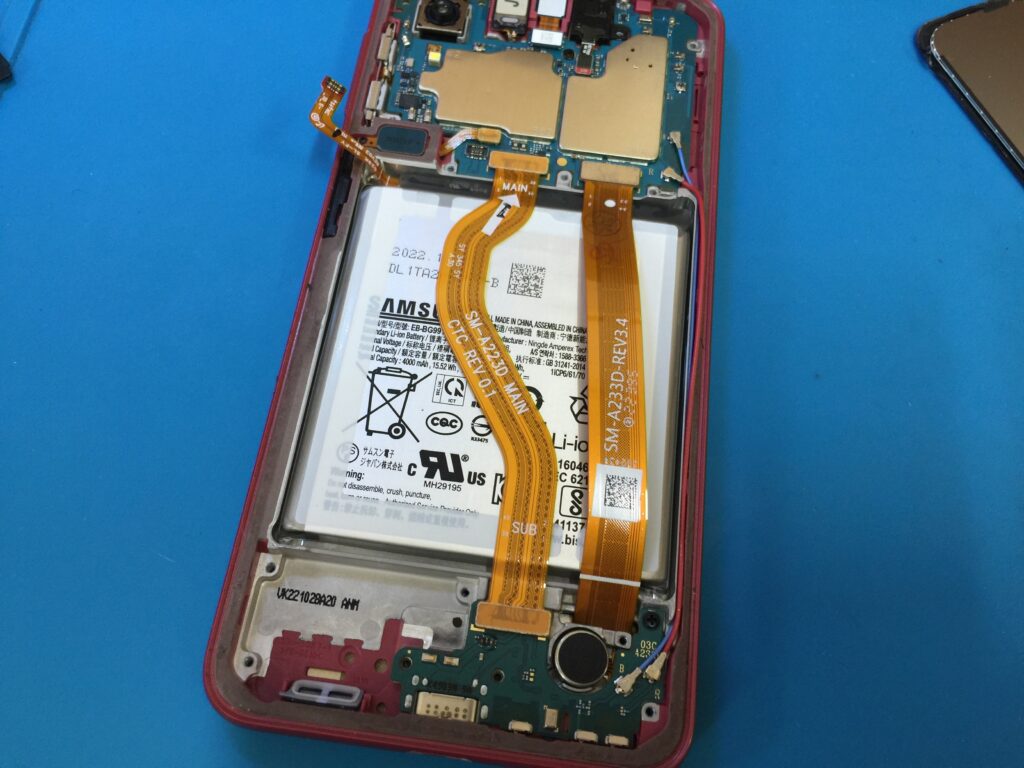

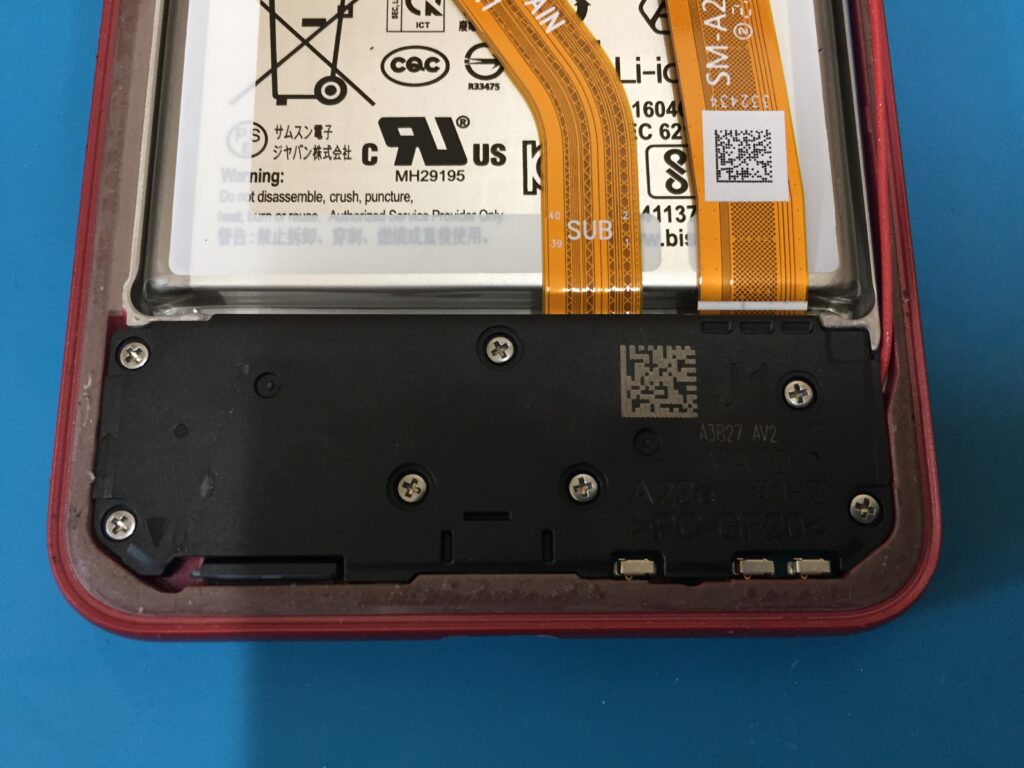

上部のパネルを取り外してバッテリーコネクタを外したら次に下部のパネルをプラスドライバーで外します。
下部のパネルはスピーカーになっています。
こちらを外すと画面から出ているケーブルを抜き出せるようになります。
画面から出ているケーブルは下から上部の基板に差し込まれています。

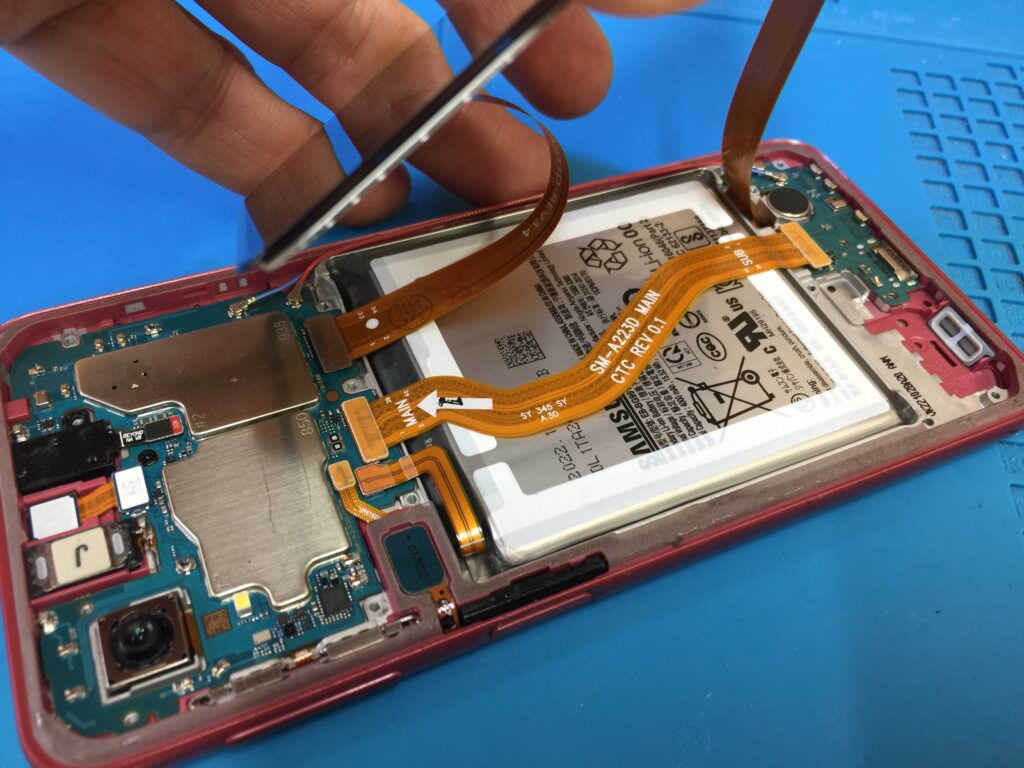

画像は画面から出ているケーブルを外してから、新しいパネルのケーブルを取り付けているところです。

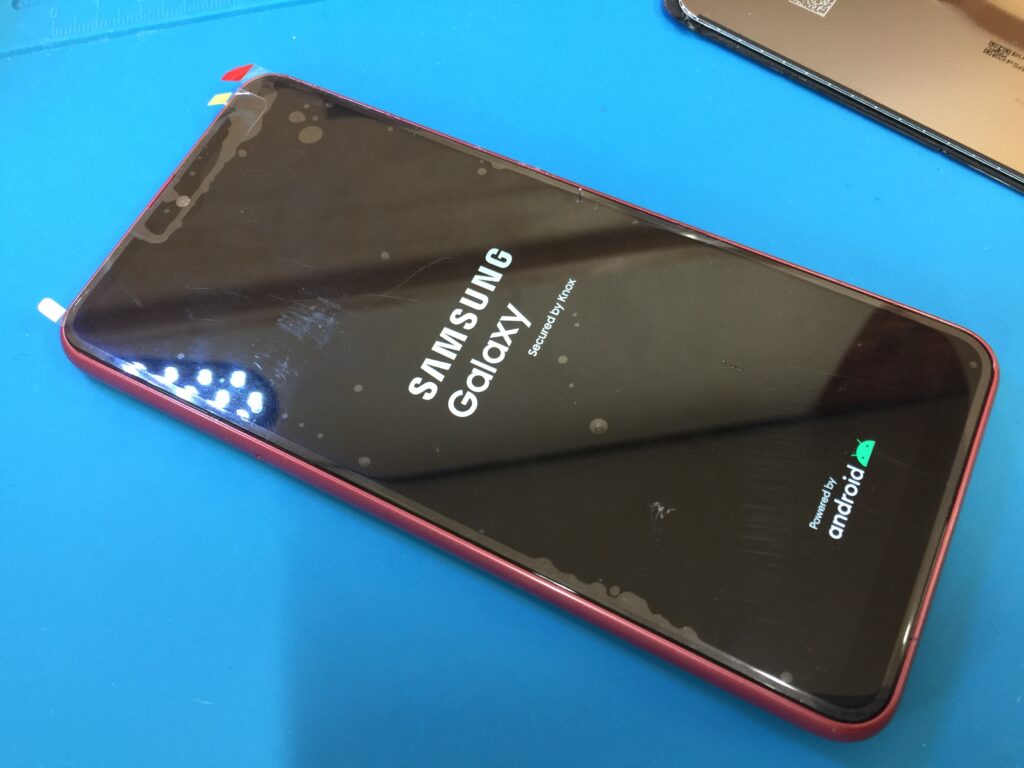

新しいディスプレイを取り付ける前に裏側で動作確認をします。
新しいパネルの動作確認が終わったら面の画面を剥がします。
画面を剥がすと画像のようになります。
画面の下からケーブルが伸びているのがわかります。
面からケーブルを差し込んで画面を貼り付けたら外したものを組み戻していきます。
動作確認な人作業ごとに行います。
貼り付けた時にガラス片などが残っていると、そこから傷がついて、貼り付けた時に壊れてしまうことがあります。

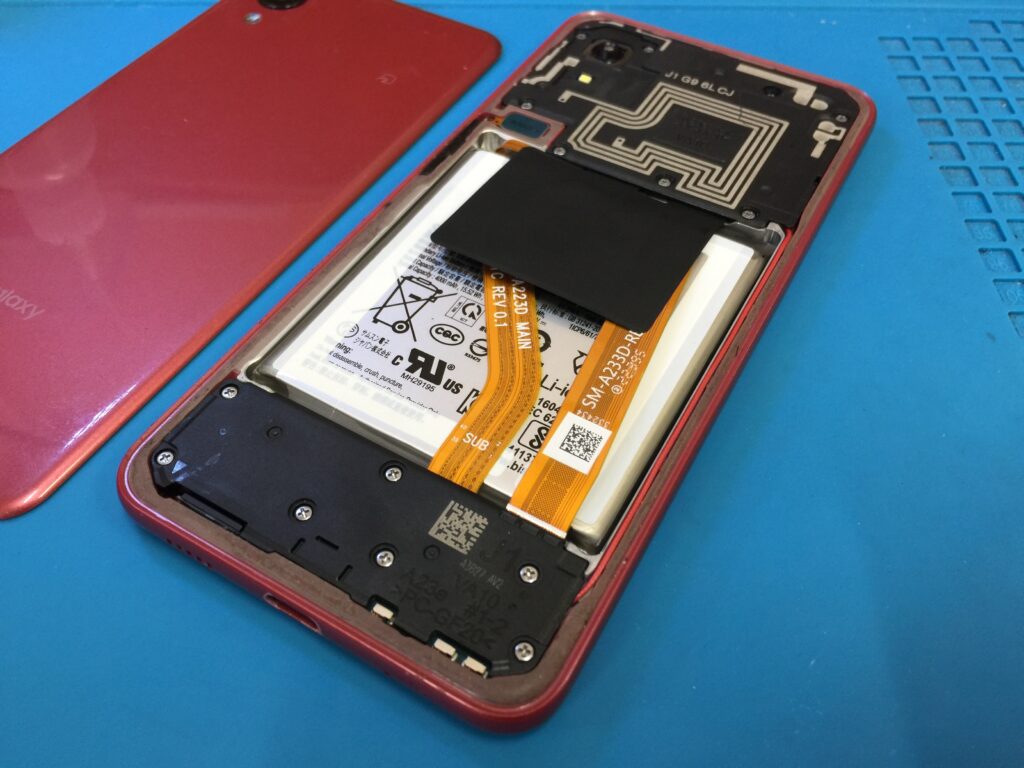

組み戻したら最後にバックパネルを貼り付けます。

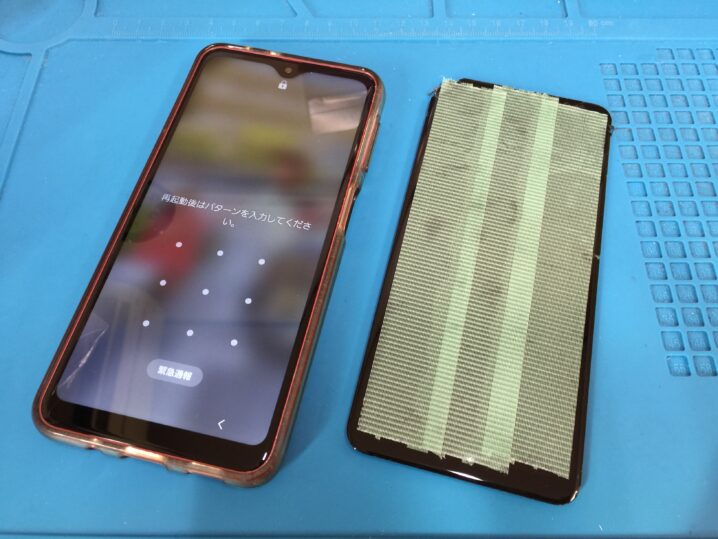

バックパネルを貼り付けた画面交換完了です。
難しい作業はありませんが今回は部品の調達に時間がかかりました。
こちらの内容は参考程度にしてください。
ご自身での分解や修理は端末故障に繋がることがあります。
分解や修理をご自身で行う場合は自己責任で行ってください。
